Paso3: Graba tu PIC16F84

Despues de compilar el codigo, y tener nuestro [codigo.hex], vamos a grabarlo en nuestro PIC16F84, para ello es necesario un grabador de PIC, es decir un dispositivo físico que conectaremos al PC mediante puertos serie o Usb y que con un programa adecuado grabaremos ese [codigo.hex] dentro del PIC16F84.

Normalmente o mejor dicho... antiguamente, estos grabadores de PIC se conectaban al PC por medio de un puerto serie, cada vez es mas dificil encontrar este tipo de puertos en un PC, actualmente los grabadores de PIC suelen ser Usb que son mas versátiles. Estos grabadores de PIC disponen de un Zócalo en el que introduciremos el PIC, y con un programa tipo IC-Prog o WinPIC grabaremos el PIC con nuestro programa compilado (recordad que es un .hex, ve a la seccion de Software para descargarlos).

Hay varios tipos en el mercado, incluso esquemas para hacérselo uno mismo, por cierto!, si encontráis uno fácil de fabricar decirmelo y lo cuelgo aqui. (yo intentare buscar uno para colgarlo).

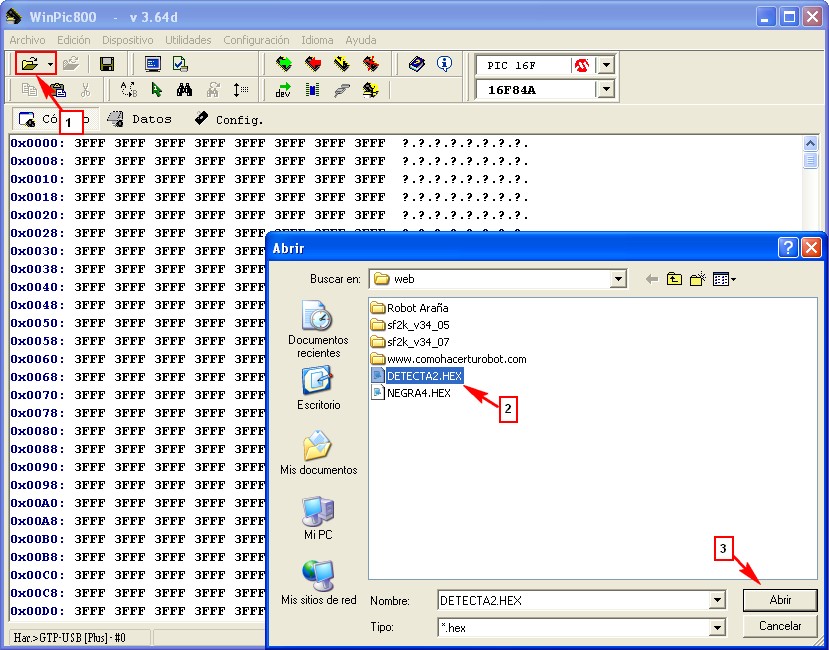

Personalmente he utilizado los dos y van muy bien, para este ejemplo usaremos WinPIC. Cuando lo ejecutemos, lo primero que tenemos que hacer es seleccionar el tipo de PIC que vamos a grabar, podeis seleccionarlo en la parte superior derecha, primero la familia y luego el modelo.

WinPIC es bastante intuitivo, yo siempre recomiendo que antes de grabar el nuevo programa, hagais un borrado completo del PIC. Despues ve al menu [Abrir], seleccionar vuestro [Codigo.hex] y pulsar sobre el icono de [grabar]

Y eso es todo! como veis no es nada complicado, quizas la primera vez esteis un poco mas perdidos, pero creo que no tiene demasiada complicacion, como siempre si teneis dudas podeis plantearlas en el FORO.
